丹尼遜液壓設備運轉一個時期后，發現程度不同的漏油問題，而漏油的因素是復雜的和多方面的。液壓件有公制螺紋連接、圓錐管螺紋連接和圓柱管螺紋連接多種，它們的連接密封形式各不相同，解決管路連接漏油的關鍵是把漏油的原因和部位找準，針對性地采取有效辦法杜絕漏油。

   （1）端面密封公制螺紋連接處漏油

    ① 公制螺紋連接時，液壓件的端面規定應鉆劃出平面型魚眼坑，深為1mm，粗糙度應為Ra3.2μm，它必須與螺紋垂直，采用組合密封墊圈與"焊接式端直通管接頭體"連接。

    ② 采用"卡套式端直通管接頭"，也是靠端面密封，其端面與螺紋亦要保證垂直度，其接頭體與元件連接才不會漏油，如果誤差過大時，用于液壓系統油溫升高后就要漏油。

    ③ 液壓元件本身的連接螺紋與端面的垂直度問題非常重要，是液壓件生產廠在加工過程中，由工藝或工裝來保證的。具體作法是：在鉆床上鉆螺紋底孔的同時把螺紋攻成，并將平面形魚眼坑鉆锪出來（元件殼體不動），保證其端面（魚眼坑）與螺紋的垂直度。當系統油溫升髙到60℃時，端面與接頭體間也不會漏油。

  丹尼遜液壓元件漏油原因很復雜，有的新的就漏油，但也有使用十多年不漏油的。漏油問題是可以徹底解決的，但必須搞清漏油的原因和途徑，下面將漏油的典型事例分述如下。

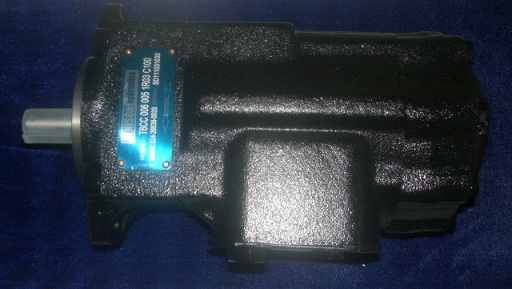

   （1）液壓泵漏油

    液壓件成品不允許漏油，但由于種種原因造成新出廠的液壓泵在調試泵站過程中，油溫剛達到50℃時，從軸頸處就往外漏油。

從漏油的部位分析，油是從低壓腔漏出的，也就是從壓力腔大量滲油到低壓腔（內漏）。由于系統中有一定背壓，有一部分油往外漏出，其原因有以下幾種情況。

  a.泵的軸向間隙超出規定值，壓力油大量進人低壓區，將自緊旋轉橡膠密封圈沖開向外漏油。

    b.液壓泵在系統中常年使用磨損，使軸向間暸增大，而壓力油大量進人低壓區，將旋轉密封圑沖開向外漏油。

    c.新加工裝配完的液壓泵，由于加工制造中某個部位的幾何尺寸偏差超過規定值；也有可能幾個部件的累計尺寸偏差超出規定。為防止軸伸處漏油，設計齒輪泵時，在軸頸處安裝兩道自緊旋轉橡膠密封圈。

    ②解決軸頸部位漏油的方法軸頸處漏油的原因，主要是軸向間隙過大造成的。

    a.新安裝的液壓泵在調試過程中漏油，就是液壓泵制造質量欠佳造成的，可找生產廠退換，使用單位不要拆開修理，而且也修理不好。

    b.長期使用的齒輪泵外漏，可以自行檢修。

    (2)方向閥制造不良造成漏油

    控制閥的加工質量，未達到設計圖紙規定的技術要求，造成漏油。

   a.圖中1為閥體的0形密封圈的安放槽，它相對閥體孔的同軸度，圖紙規定為φ0.03mm,該規定不難達到。若閥體第二次上機床掉頭加工另一端0形圏槽時，沒有可靠的工藝裝備作保證，達到φ0.03mm的同軸度是困難的，超出規定值時，埋下漏油隱患。

    b.滑閥兩端的倒角不能采用45°，這種倒角危害甚大，往閥體里裝配滑閥時，很容易將0形密封圈卡傷，而缺邊少肉給漏油創造條件。

    c.閥體孔對0形圈槽的同軸度超出規定值時，0形圈放在槽內，一側壓縮量很大，另一側壓縮量較小，輕者發生漏油，超差嚴重時，往閥孔內裝滑閥時會將0形密封圈切掉半圃或一塊。在試驗臺上進行出廠試驗，由于試驗時間短，油溫低又無背壓力，因此不會漏油。當用于液壓系統時，油溫升髙至50℃左右，回油系統有一定背壓，使用一段時間就開始漏油了。

    ② 滑閥倒角不合格

    a.閥體兩端的0形圈槽與主閥孔的同軸度是合格的，而滑閥兩端倒角不合格（見圖5-6）， 倒角不按15°~20°，而大于此規定值，也會將0形圈卡壞，在使用過程中從滑閥處漏油。

    b.倒角都是合格的，在裝配時未向閥體內孔及0形圈上以及滑閥上涂潤滑油時，往閥體內孔送滑岡也可將0形圈切掉一塊或半圈。

    ③ 未嚴格執行工藝

    a.從鑄鐵件清砂這道最簡單的工序開始重視，不讓鑄砂殘留在鑄件內壁上（油道）。    b.機械加工中對于圖紙上規定的同軸度，必須要有可靠的工藝裝備作保證。    c.對于加工孔類的倒角一定按圖紙規定進行加工及檢査，桿類零件的倒角也同樣重要，一般凡是有0形圑進、出的部位，倒角應為15°~20°。只有合格的倒角，裝配時0形圈才不會損壞。

  d.凡是有0形密封圏的液壓件，特別是徑向密封的0形圈或各類油封，組裝時均要向油封及金屬件涂以足夠的潤滑油后再裝人，以保證油封不受損傷。這是防止漏油的重要條件。

    (3)液壓缸漏油

    液壓缸通常情況下不會漏油，長期使用且運動密封磨損后，才有滲油的跡象。如果加工件質量不合格時，液壓缸也會漏油。

    丹尼遜液壓缸制造質量不良時，也有漏油的現象。如加工缸筒的內孔（卡鍵槽）倒角時，如圖5-7所示，在加工內孔的卡鍵槽兩側倒角不符合圖紙規定，在大于20°組裝液壓缸時，首先將活塞上的兩道孔用往復運動橡膠密封圈卡傷造成內部漏油；其次裝配導向套時，會把外徑固定油封的0形橡膠圈切掉一塊或半圈，這就給使用時埋下漏油的隱患。

    導向套外徑上裝的0形橡膠密封圈被卡壞而缺邊少肉，在出廠檢驗時，因試驗的時間短，油溫較低，不會發現。當裝在主機的系統上有一定背壓力，使用一段時間油溫若達到50℃以上，便開始從液壓缸前端漏油。

    活塞桿加工時前端的倒角比較重要，如采用習慣的45、往活塞桿上裝導向套時，定會將徑向0形橡膠密封圈卡破。
活塞桿前面的倒角，應按圖5-8所示取20°為宜。這樣倒角的優點是：在裝配液壓缸時不會把0形密封圈切掉一塊或半圈，是防止漏油的主要措施。
